NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa

Ana Sayfa / Ürünler / Manyetik Tahrikli Pompalar / NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa

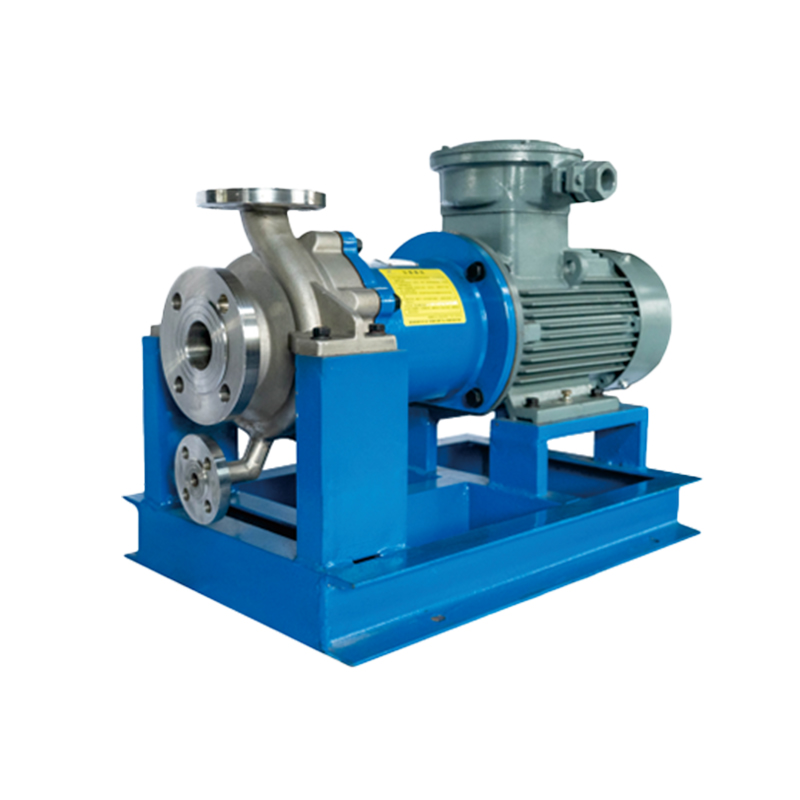

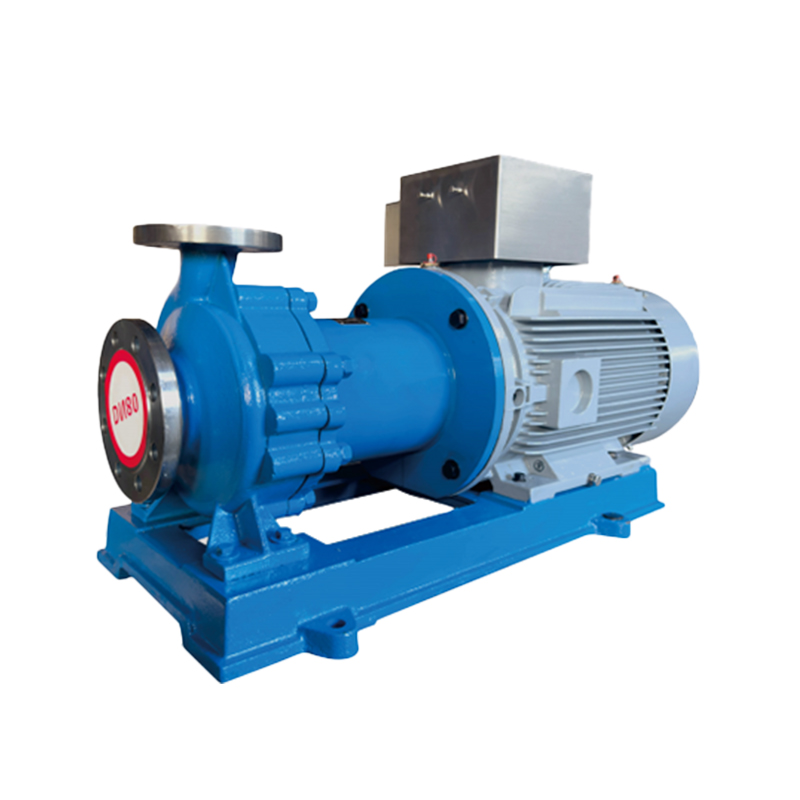

NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa
  • NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa
  • NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa

NMQ-Doğrudan bağlantılı Paslanmaz çelik manyetik pompa

NMQ serisi manyetik tahrikli santrifüj pompa (NMQ manyetik pompa olarak anılır), mevcut kullanıcı ve pazar taleplerine göre firmamız tarafından piyasadaki mevcut manyetik pompalar üzerine inşa edilen, tamamen sızdırmaz ve korozyona dayanıklı yeni bir pompa türüdür. Temel olarak bir motor, manyetik kaplin ve korozyona dayanıklı santrifüj pompadan oluşur; güç manyetik kaplin aracılığıyla iletilir ve sızıntı olmaması sağlanır. Temel özellik, motor, manyetik tahrik ünitesinin harici manyetik çeliğini dönmeye yönlendirdiğinde, manyetik alanın boşluktan ve izolasyon manşonundan geçmesi, dahili manyetik çeliğe etki etmesi ve pompa milinin motorla senkronize olarak dönmesine neden olarak torku temassız olarak aktarmasıdır. Pompa şaftının güç girişi ucunda, sıvı, sabit izolasyon manşonu içinde kapatılarak dinamik contalara olan ihtiyaç ortadan kaldırılır, böylece petrokimya endüstrisinde yaygın sızıntı sorunları önlenir ve sızıntının tamamen önlenmesi sağlanır.

ISO2858 ve HG/T2730 standartlarına göre tasarlanan pompa arayüz boyutları, IH ve CZ gibi kimyasal pompaların değiştirilmesiyle uyumludur ve iyi bir değiştirilebilirlik, yüksek verimlilik ve düşük titreşim sunar.

İç ve dış mıknatıslar, yüksek manyetik verimlilik ve güçlü yüksek sıcaklık direnci sağlayan neodimyum demir bor veya samaryum kobalt kalıcı manyetik malzemelerden yapılmıştır.

Pompa, teknik gereksinimlere göre hem doğrudan bağlantılı hem de ayrık konfigürasyonlarda tasarlanabilir ve ortamı kristalleştirmek için yalıtım cihazları mevcuttur.

Modüler yapının sökülmesi ve bakımı kolaydır, bu da bakım personelinin profesyonel gereksinimlerini önemli ölçüde azaltır.

Kuru çalışma koruma cihazları, kuru çalışmanın neden olduğu hasarları önlemek için kullanıcı gereksinimlerine göre yapılandırılabilir.

Pompa, mutlak sızıntı önleme özelliğiyle çalışarak, kapalı pompalarda sık görülen sızıntı sorunlarını kapsamlı bir şekilde çözer ve bu da onu korumalı pompalara en iyi alternatif haline getirir.

Uygulamalar:
Uygulanabilir Alanlar: Çevre koruma, petrokimya, gıda, biyofarmasötikler, enerji üretimi, metalurji, havacılık ve rafineriler, etilen tesisleri, doğal gaz işleme tesisleri, çeşitli kimya tesisleri, ilaç tesisleri, nükleer yakıt tesisleri, nükleer enerji santralleri vb. gibi diğer endüstriler.

Uygulanabilir Prosesler: Temiz, yanıcı, patlayıcı, uçucu, toksik, değerli sıvılar ve ortamın contalarla kirlenmesine izin verilmeyen sızıntının önlenmesi gerektiren diğer ortamlar.

Malzemeler: Pompanın akış bileşenleri, çalışma koşullarına ve kullanıcı gereksinimlerine bağlı olarak 304, 304L, 302, 321, 316, 316L, 904, titanyum alaşımları, nikel bazlı alaşımlar vb. gibi korozyona dayanıklı çeşitli malzemelerden yapılabilir. Özel ihtiyaçlar için, belirli çalışma koşullarına göre özel tasarımlar yapılabilir.

Teklif Al
ÖNV：NMQL-Paslanmaz çelik manyetik pompa
SONRAKİ：NMLEW tipi bölünmüş çift yalıtımlı manyetik tahrikli santrifüj pompa
  • Açıklama
  • Bize Ulaşın

Uygulama Alanları
Biyolojik tıp, petrokimya, madencilik, metalurji, tekstil baskı ve boyama, elektrik, gıda, kağıt yapımı, elektrokaplama, kanalizasyon arıtma, baca
gaz arıtma, yeni enerji, yeni malzemeler ve diğer endüstriler.

Pompa Kullanımı
Yanıcı ve patlayıcı uçucu, zehirli ve zararlı, değerli ve yüksek oranda taşınması için geçerlidir. aşındırıcı temizleme ortamı; Herhangi bir asit ve alkali konsantrasyonu, tuz, çözücü, güçlü oksitleyici vb.

Tasarım Talimatı
NMQ serisi paslanmaz çelik manyetik pompa, standart COB metal manyetik pompadan geliştirilmiş yeni bir yüksek verimli manyetik pompa türüdür.
Uluslararası lider kombine çekme-itme manyetik devresi benimsendi ve tasarım optimize edildi. Aynı koşullar altında manyetik tork %15 oranında artırılır.
boyut. Yalıtım manşonu HC276, TA2 ve diğer malzemelerden yapılabilir ve bu da manyetik girdap akımlarının neden olduğu kaybı büyük ölçüde azaltır. Mükemmel
hidrolik model tüm makinenin verimliliğini yüzde 3-8 puan artırır. Çift kayar yataklarla desteklenir ve sorunsuz çalışır. Ne zaman
sıcaklığın 100"C'nin altında olması, en büyük manyetik enerji ürününe sahip olan Nd-Fe-B manyetik malzemesi ve en büyük manyetik enerji ürününe sahip olan samaryum-kobalt manyetik malzemesidir.
100 C -320 C arası yüksek sıcaklık dayanımı seçilmiştir. Ürün yüksek uyumluluk, standardizasyon ve evrenselliğe sahiptir.

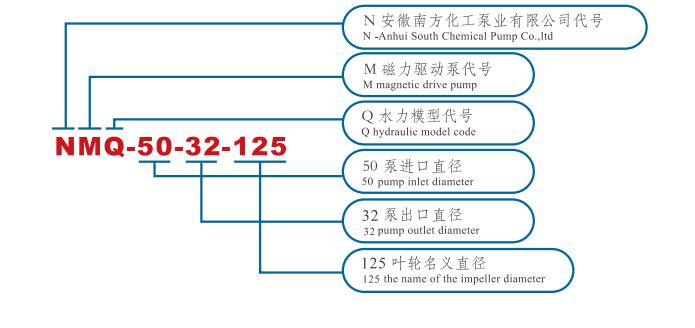

Model numarası Akış Kapasitesi (m³/saat) Pompa Yüksekliği (m) NPSH r (m) Verimlilik (%) Şaft Gücü (kW) Motor Gücü (kW) Dönme hızı (dev/dak) Çap (mm)
Giriş çıkış
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Model numarası Akış Kapasitesi (m³/h) Pompa Yüksekliği (m) NPSHr (m) Verimlilik (%) Su şaftı gücü (kW) Motor gücü (kW) Dönme hızı (r/min) Çap (mm)
Giriş çıkış
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Çalışma Koşulları

Kalibre 20 - 300 mm
Çalışma sıcaklığı - 120°C - 320°C
Akış aralığı 3m³/saat - 800m³/saat
Kafa aralığı 12,5m - 130m
Malzeme aralığı 304，304L，316L，2205/904L，TA2，Hc276
Tasarım standardı HG/T2730，SH/T3148，API685

Hakkımızda
Anhui Güney Kimyasal Pompa Co., Ltd.
1999 yılında kurulan Anhui Güney Kimyasal Pompa Co., Ltd. ulusal bir yüksek teknoloji kuruluşu ve kimyasal pompa üretiminde uzmanlaşmış, araştırma ve geliştirme, üretim, satış ve servisi entegre eden ulusal bir uzmanlık yeni "küçük dev" kuruluştur. Ürünlerimiz petrokimya, kömür kimyası, demir dışı eritme, yeni enerji, ilaç, çevre koruma, vanadyum ve lityum madenlerinde yaygın olarak kullanılmaktadır.
Şirket ağırlıklı olarak metal manyetik pompalar, gaz kaplı manyetik pompalar, korozyona dayanıklı kimyasal santrifüj pompalar, korozyona dayanıklı aşınmaya dayanıklı çamur pompaları, kompozit silisyum karbür çamur pompaları vb. üretmektedir ve bunların metal manyetik pompalar, gaz kaplı manyetik pompalar ve flor kaplı kimyasal santrifüj pompalar teknolojisi sektörde ileri bir seviyeye ulaşmıştır. Şu anda, şirketin bağımsız araştırma ve geliştirme tasarımı ve üretimi, 1000 mhh'ye kadar kriptonit kaplı manyetik pompa akışı, 50 metre kafa, 185KW motor gücünü destekleyen, 1.000 m% h'ye kadar metal paslanmaz çelik manyetik pompa akışı, 3.600 mhh'ye kadar IHF tipi kriptonit kaplı santrifüj pompa akışı, kafa 36 metre, 710KW motor gücünü destekleyen, ilk kez Set, yurtiçi alandaki boşlukları doldurmuş, performansı uluslararası ileri seviyeye ulaşmıştır. Performans uluslararası ileri seviyeye ulaşır. Şirket, modern bir endüstriyel tesis, teknoloji araştırma ve geliştirme binası, üst düzey personel dairesi, yüksek güçlü metal, köy flor sızıntısı olmayan manyetik pompa pilot test aracı ve manyetik işleme merkezi ve diğer tesislere sahiptir ve "Ulusal Pompa Muayene Merkezi İşbirliği Birimi", "Anhui Eyaletindeki Yeşil Fabrika", "Anhui Eyaletindeki Kurumsal Ar-Ge Merkezi", "Ulusal Pompa Muayene Merkezi", "Ulusal Pompa Muayene Merkezi", "Ulusal Pompa" ödüllerine layık görülmüştür. Muayene Merkezi”, “Ulusal Pompa Muayene Merkezi”, “Ulusal Pompa Muayene Merkezi” vb.
Anhui Eyaleti Kurumsal Ar-Ge Merkezi, "İl Endüstriyel Tasarım Merkezi" ve diğer onursal unvanlar. Şirketin iç pazar departmanı, uluslararası ticaret departmanı, ithalat ve ihracat haklarına sahip yurt dışında ofisleri bulunmakta olup, ürünleri yurt içi ve yurt dışında birçok ülkeye ihraç edilmektedir. Şu anda, yeni fabrika, toplam 150 milyon yuan'dan fazla yatırımla 5G dijital akıllı fabrikayı tamamen tamamladı; bunun ilk aşamasına 100 milyon yuan, ikinci aşamasına ise 50 milyon yuan yatırım yapıldı. Toplam 70 dönümlük bir alanı kaplayan, yaklaşık 20.000 metrekarelik bir taban alanı, 130'dan fazla çalışanı ve 200'den fazla profesyonel Ar-Ge işleme ve test ekipmanı seti var.
Şu anda şirketin tüm üretim sürecini ERP, MES, WMS sistemi aracılığıyla akıllı yönetim, kağıtsız üretim ofisi uygulaması gerçekleştiriyor. Üretim verimliliği daha da geliştirildi, üretim kapasitesi önemli ölçüde artırıldı, ürün kalitesi daha istikrarlı hale geldi. Müşterilerin taleplerini karşılamak, onlara en iyi geri dönüşümüz ve işbirliğinin en güçlü garantisidir.
