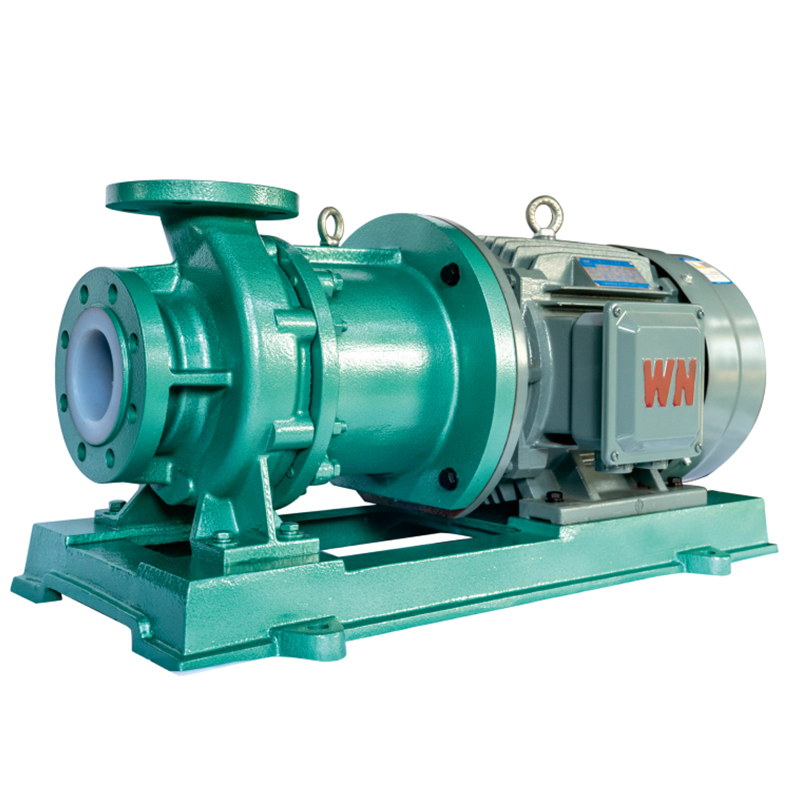

IMD-FT Astarlı Manyetik Tahrikli Pompa

Ana Sayfa / Ürünler / Manyetik Tahrikli Pompalar / IMD-FT Astarlı Manyetik Tahrikli Pompa
IMD-FT Astarlı Manyetik Tahrikli Pompa
  • IMD-FT Astarlı Manyetik Tahrikli Pompa

IMD-FT Astarlı Manyetik Tahrikli Pompa

IMD pompası, yüksek güçlü, yüksek kaldırma kapasiteli flor plastik manyetik tahrikli bir pompadır. Pompanın tasarımı ve montaj boyutları ISO uluslararası standartlarına uygundur. Tüm spesifikasyonlar, kolay sökülmeye olanak tanıyan kompakt bir yapıya sahip, bir ara braket tarafından desteklenen doğrudan motor kaplinine sahiptir. Ana bileşenler, yüksek pompa gövdesi mukavemeti sağlayan çelik kaplı F46'dan yapılmıştır. İç ve dış mıknatıslar yüksek performanslı manyetik malzeme olan "Neodimyum Demir Bor"dan yapılmıştır ve izolasyon kılıfı ithal metalik olmayan malzemelerden yapılmıştır ve manyetik girdap akımı kaybını önemli ölçüde azaltır. Bu pompa, yoğunluğu 1,9 ton/m3'ün üzerinde olan yüksek konsantrasyonlu, aşındırıcı ortamları taşıma kapasitesine sahiptir.

Tahrik yöntemi, izolasyon manşonu aracılığıyla iç ve dış mıknatıslar arasında tam izolasyona sahip, manyetik dolaylı, temassız bir tahriktir. Bu, pompa odasının tamamen sızdırmaz olmasını sağlayarak sızıntıyı ortadan kaldırır ve çalışma ortamının kirlenmesini önler. Özellikle yüksek asidik, alkali, oksidatif, yanıcı, patlayıcı, toksik ve uçucu ortamların taşınması için uygundur. IMD serisi manyetik pompa, mükemmel performansı ve uygun fiyatı ile birçok projede pahalı, temini zor ithal manyetik pompaların yerine kullanıcıların ilk tercihi haline gelmiştir.

Uygulamalar
6-120 m³/saat debi ve 15-40 m basma yüksekliğine sahip IMD serisi manyetik pompa, son derece aşındırıcı, yanıcı, toksik ve uçucu kimyasal ortamların taşınması için uygundur.
Çalışma sıcaklığı: -20 ila 100°C; pompanın kuru çalışması yasaktır.

Tasarım Özellikleri:
1. Sızıntı Önleyici Tasarım ve Çalışma Prensibi
Pompa, dolaylı tahrik için manyetik kaplin kullanarak salmastra ihtiyacını ortadan kaldırır, sızıntı sorunlarını ortadan kaldırır ve çalışma ortamının kirlenmesini önler.
Pompanın akış parçaları "floroplastik alaşımdan" yapılmıştır ve her türlü asit, alkali, güçlü oksitleyici madde ve diğer aşındırıcı ortamların hasar görmeden sürekli taşınmasına olanak tanır.
Tahrik ünitesi, doğrudan motor miline monte edilmiş kalıcı mıknatıslı bir kaplin kullanır. Pompa odası tamamen yalıtılmıştır ve pervane manyetik bir kaplin aracılığıyla dönmektedir. Bu tasarım kompakt, güvenli ve enerji açısından verimlidir.
2. Dayanıklı Pompa Gövde Yapısı
Sıvıyla temas eden parçalar floroplastikten yapılırken, pompa gövdesi kasası metal malzemeden üretilerek pompa gövdesinin boru hattının ağırlığına ve mekanik darbelere dayanabilmesi sağlanır.

Teklif Al
ÖNV：ZMD-Astarlı Flor Plastik Kendinden Emişli Manyetik Tahrikli Pompa
SONRAKİ：IME-FT Dördüncü nesil yüksek verimli ve enerji tasarruflu, flor kaplı manyetik pompa
  • Açıklama
  • Bize Ulaşın

Uygulama Alanları
Biyolojik tıp, petrokimya, madencilik, metalurji, tekstil baskı ve boyama, elektrik, gıda, kağıt yapımı, elektrokaplama, kanalizasyon arıtma, baca gazı
arıtma, yeni enerji, yeni malzemeler ve diğer endüstriler.

Pompa Kullanımı
Yanıcı ve patlayıcı uçucu, zehirli ve zararlı, değerli ve son derece aşındırıcı temizleme ortamının taşınması için geçerlidir; Herhangi biri gibi. asit ve alkali konsantrasyonu, tuz, solvent, güçlü oksitleyici vb.

Tasarım Talimatı
IMD-FT Astarlı Manyetik Tahrikli Pompa, şirketin uzun vadeli teknik deneyimine dayanan bir IMD Astarlı Flor Plastik manyetik pompa ürünüdür.
birikimi ve ileri yabancı teknolojiye referans ve yüksek verimli enerji tasarruflu manyetik pompaların tasarım araştırma ve geliştirmesine referans. Pompanın görünümü ve kurulum boyutları, tasarım ve üretim açısından ISO uluslararası standartlarına uygundur; motorun tüm özellikleri düz bağlantıya benzer, orta braket ile desteklenir, küçük hacimlidir ve kolay sökülebilir; Manşonun dışında tüm kalıpla birlikte flor plastik kullanılarak, ara parçanın basınç direncini arttırmak ve manyetik girdap akımı kaybını ortadan kaldırmak için metalik olmayan kompozit malzeme kalıplamanın güçlendirilmesi eklenir. Küçük akış yüksek hm için pompa performans özellikleri, taşıma yoğunluğu 1,9 t/m3'ten daha güçlü aşındırıcı ortam. Bu mükemmel performans ve yüksek oranlı manyetik pompa serisi, ilk manyetik pompa seçiminin yerine geçti.

İkincil motorlu n=2900 dev/dak Tasarım basıncı: 1,6Mpa

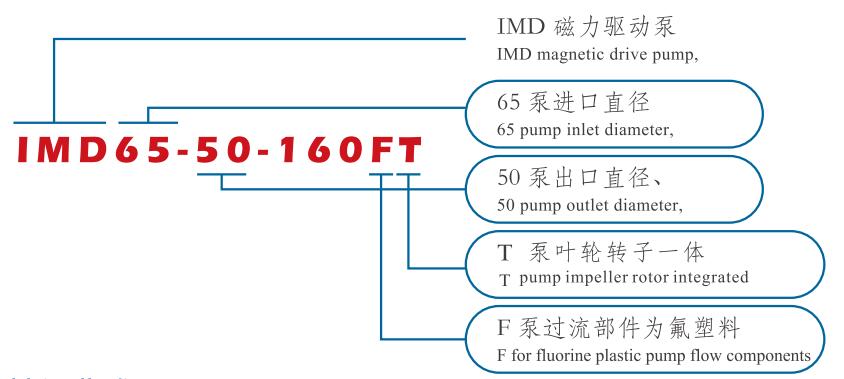

Model numarası Akış Kapasitesi (m³/h) Pompa Yüksekliği (m) Verimlilik (%) Motor gücü (kW) NPSH r (m) Çap (mm) Dönme hızı
Giriş çıkış
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Dört kademeli motorla n=1450 dev/dak Tasarım Basıncı: 1,6Mpa

Model numarası Akış Kapasitesi (m³/h) Pompa Yüksekliği (m) Verimlilik (%) Motor gücü (kW) NPSH r (m) Çap (mm) Dönme hızı
Giriş çıkış
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Çalışma Koşulları

Pompa Çapı 32mm - 300mm
Çalışma Sıcaklığı - 20°C - 180°C
Akış Kapasite Aralığı 3m³/saat - 800m³/saat
Pompa Kafası Aralığı 15m - 125m
Malzeme Aralığı Astarlı - FEP(F46), PFA'da
Standart Tasarlanmış HG/T2730、SH/T3148、API685
